光缆监测方案一

空闲纤监测方案

    1、非实时监测方案

空闲纤芯（Dark Fiber）为没有部署业务的纤芯。其轮询监测方案利用OSW（光开关）为OTDR（光时域反射仪）选通光路并调度OTDR测量光缆指标。该方案适用于成本敏感，且大规模纤芯质量监测的应用场景。

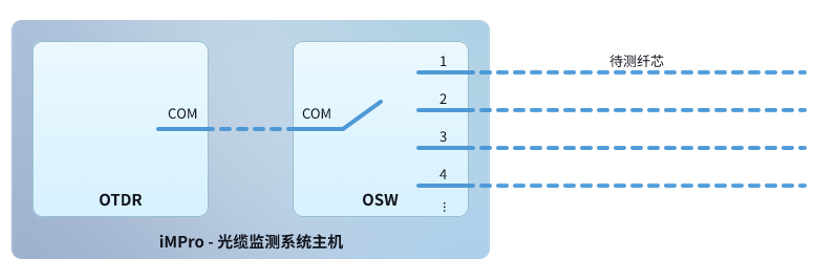

图1 非实时监测

    2、实时监测方案

空闲纤芯实时监测方案采用OS（高稳定光源）和OPM（光功率监测）辅助监测的方式设计：在光缆路由两端分别部署OS和OPM，并利用OPM实时监测OS光功率，当该光缆路由故障时，光功率会发生变化，系统会自动调度OSW讲光路切换至该路由并启动OTDR测试。

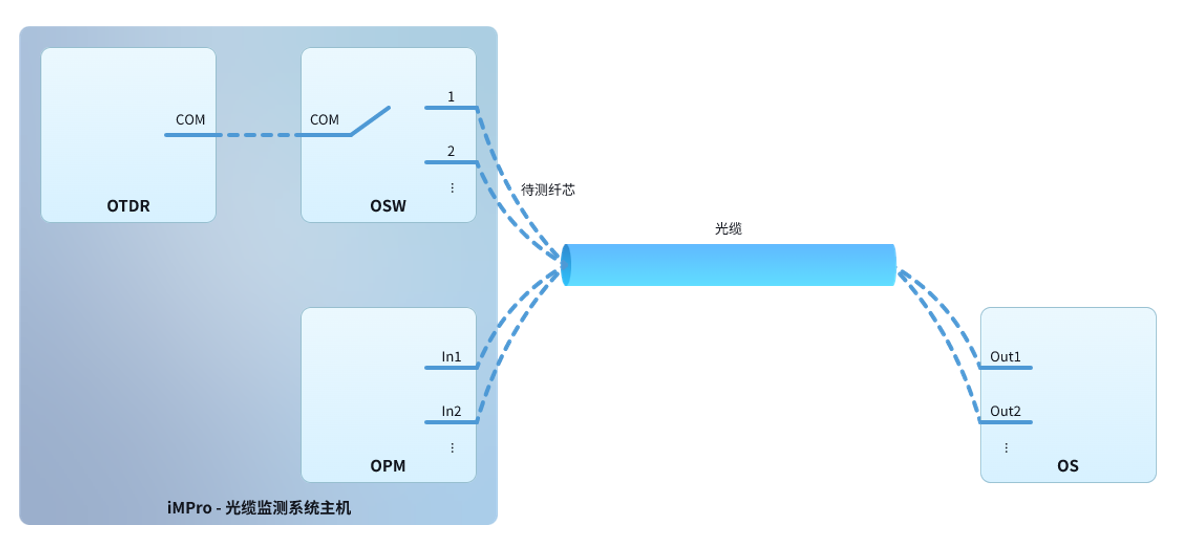

图2 实时监测方案

    3、实时监测方案（波分方案）

在标准的空闲纤芯实时监测方案中，会额外消耗纤芯用于OS、OPM探光监测。当空闲纤芯余量较少时，可采用集成合波分波（波分复用，WDM）的监测方案。该方案将OTDR – OSW故障测量用的纤芯与OPM – OS光功率监测用的纤芯复用在同一根纤芯中，降低空闲纤芯的使用量。

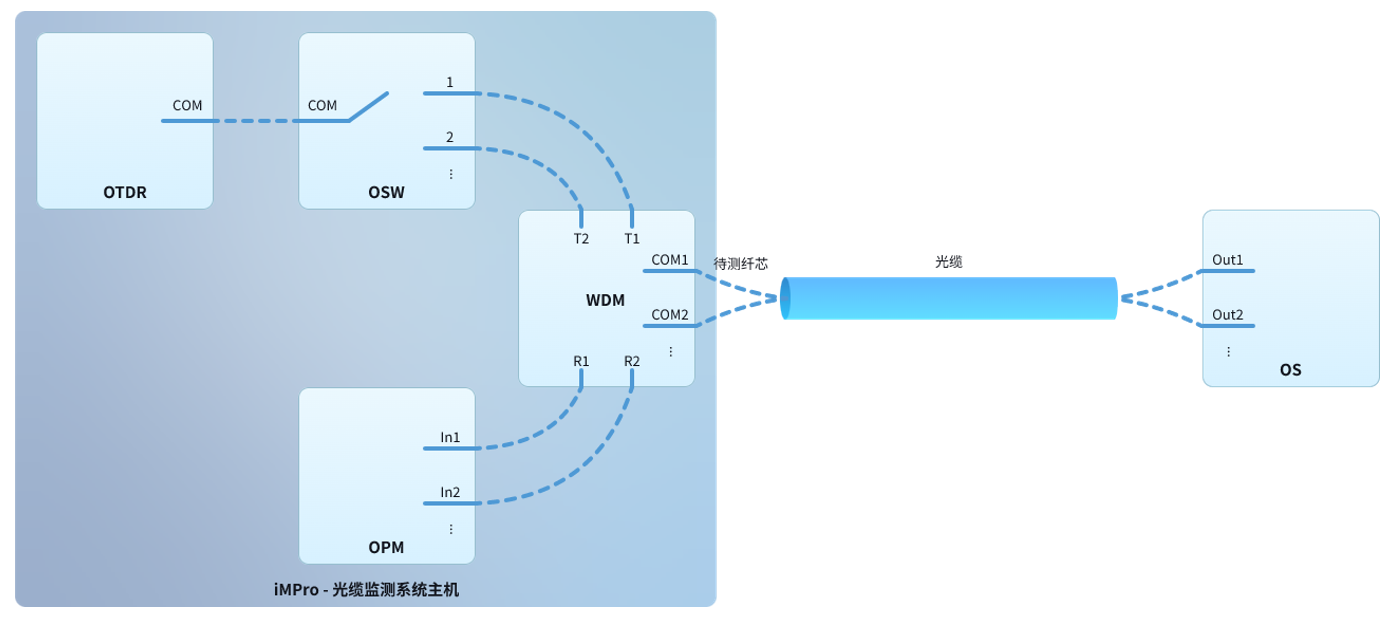

图3 实时监测方案（波分方案）

业务纤监测方案

  1、非实时监测方案

业务纤芯为已部署业务的纤芯。如下图所示，与空闲纤芯轮询监测类似，业务纤芯轮询监测同样采用OTDR – OSW组合，由OSW为OTDR选通需要测量的纤芯。

  2、非实时监测方案

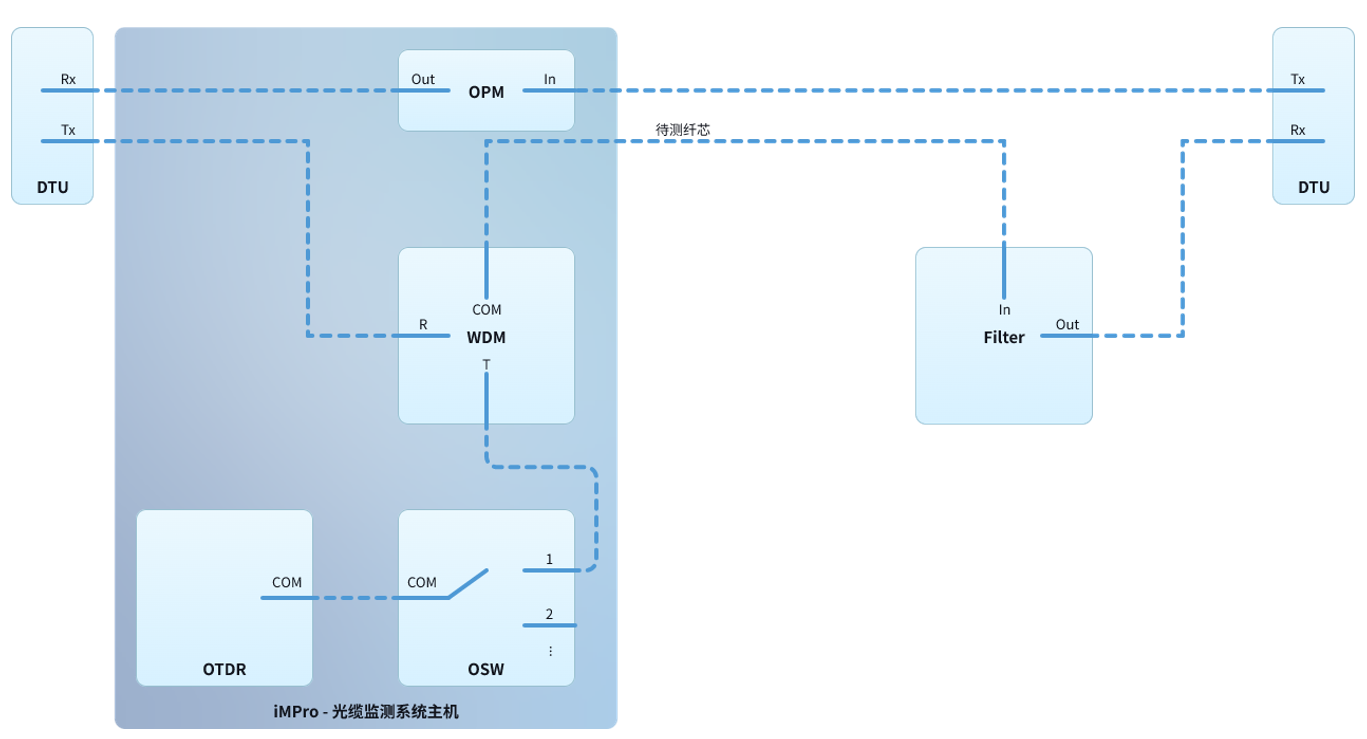

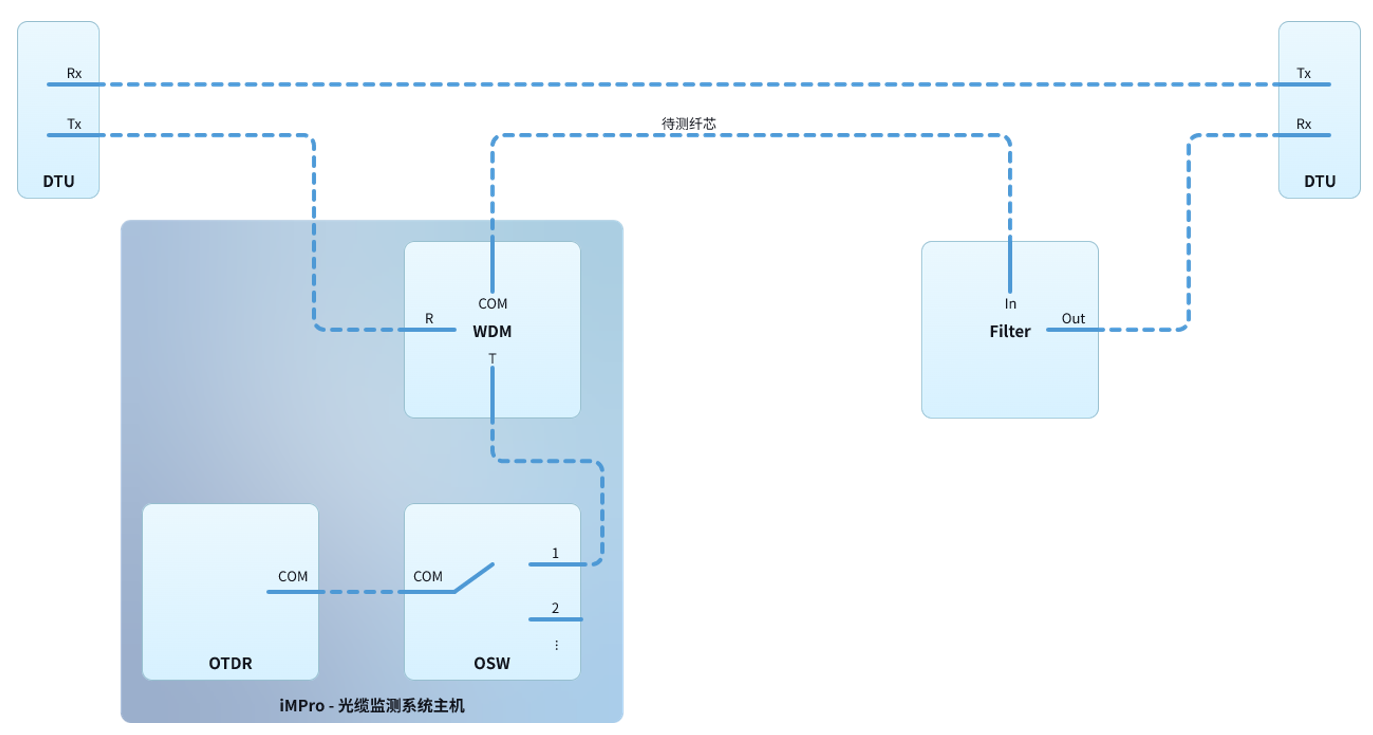

方案设计适用于长途干线双纤双向通信。在实施时需要将光缆监测系统主机和辅助设备（Filter和WDM等）串入两个传输设备间的通信线路。在线式OPM将实时监测监测传输传输设备Tx的光功率，当光功率异常时，会启用OTDR对Rx进行测量。
